Intel® 옴니패스 패브릭 100 시리즈

차세대 패브릭

인텔® 확장형 시스템 프레임워크(Intel® SSF)의 요소 중 하나인 인텔® 옴니패스 아키텍쳐는 경쟁력 있는 가격으로 미래의 고성능 컴퓨팅(HPC) 워크로드를 위한 성능을 구현하며, 수만 개 또는 그 이상의 개수로 노드를 확장할 수 있도록 합니다. 인텔 OPA 100 시리즈 제품군은 PCIe 어댑터, 실리콘, 스위치, 케이블, 관리 소프트웨어를 위한 엔드-투-엔드 솔루션입니다.





고성능 패브릭의 미래

인피니밴드를 비롯하여 최근의 표준 기반 고성능 패브릭들은 원래 HPC용으로 설계되지는 않았기 때문에 엑사스케일 컴퓨팅 과정에서 지연이 발생하는 등 확장성 면에서 취약합니다. 인텔 옴니패스 아키텍쳐는 이 문제를 해결하고 엔트리 레벨의 HPC 클러스터가 10,000개 이상의 노드를 가진 더 큰 클러스터로 확장할 수 있도록 만들어졌습니다.



인텔 OPA는 다음과 같은 것들을 제공합니다.

- 호스트와 패브릭 수준 모두에서 크게 향상된 확장성

- CPU와 패브릭의 통합 ─ 증가한 연산 밀도, 향상된 신뢰성, 전력 감소, 비용 절감

- 패브릭 설치 및 인증, 관리를 손쉽게 할 수 있는 패브릭 툴

Intel® 옴니패스 100 시리즈 디렉터 스위치

768포트 및 192포트 디렉터 스위치 (포트당 100Gbps)

Intel® 옴니패스 디렉터 스위치는 혁신적인 비용 구조에 우수한 성능을 발휘하는 HPC 패브릭용 종합 제품군에 속합니다.

Intel® 옴니패스 아키텍처(Intel® OPA)는 Intel® True Scale Architecture, Cray Aries 인터커넥트, 그리고 오픈소스 소프트웨어를 통해 검증된 기술을 토대로 개발된 새로운 개념의 패브릭 시스템입니다.





더 저렴한 가격에 더욱 더 우수한 성능

Intel® 옴니패스 디렉터 스위치는 최대의 규모에서도 적은 지연 시간을 유지하면서 100Gbps 포트 대역폭을 지원합니다.

새로운 Intel 48포트 스위치 실리콘 기반의 이 스위치를 이용하면 패브릭 구축 비용을 50%까지 절감할 수 있으며 필요한 공간과 전력을 줄일 수 있습니다. 이러한 절감 효과 외에도, 동일한 하드웨어 예산으로 더욱 우수한 클러스터 성능을 확보하고 작업 범위와 속도를 개선할 수 있습니다.



모든 규모의 유연성 발휘

Intel® 옴니패스 디렉터 스위치는 중급 클러스터부터 수만 대의 서버와 연결된 슈퍼컴퓨터에 이르기까지 모든 규모의 HPC 클러스터를 지원합니다. 이 스위치를 Intel® 옴니패스 엣지 스위치와 함께 사용할 경우 우수한 속도의 네트워크에 요구되는 적은 지연 시간과 독보적인 기능성을 지원하는 다단계 패브릭을 구성할 수 있습니다.



모듈식 설계 구조

Intel® OPA 리프, 스파인, 전원, 냉각 및 관리 모듈은 모든 크기의 섀시에 사용할 수 있도록 표준화되어 있으므로 HPC 환경을 효과적이고 비용 효율적으로 구축 및 확장할 수 있습니다.

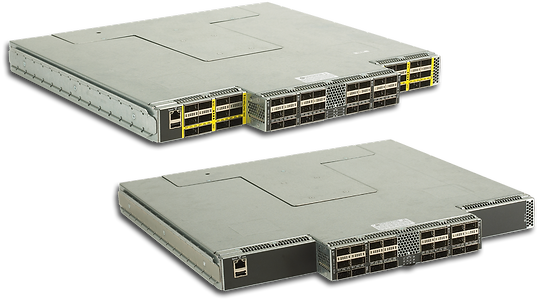

Intel® 옴니패스 100시리즈 엣지 스위치

48포트 및 24포트 엣지 스위치 (포트당 100Gbps)

Intel® 옴니패스 엣지 스위치는 혁신적인 가격대비 성능을 발휘하는 HPC 패브릭용 종합 제품군에 속합니다.

Intel® 옴니패스 아키텍처(Intel® OPA)는 Intel® True Scale Architecture, Cray Aries 인터커넥트, 그리고 오픈소스 소프트웨어를 통해 검증된 기술을 토대로 개발된 새로운 개념의 패브릭 시스템입니다.





더 저렴한 가격에 더욱 더 우수한 성능

Intel® 옴니패스 엣지 스위치는 최대의 규모에서도 적은 지연 시간을 유지하면서 100Gbps 포트 대역폭을 지원합니다.

2세대 Intel 48포트 스위치 실리콘 기반으로 업계 최고의 48포트 밀도를 자랑하는 이 스위치를 이용하면 패브릭 구축 비용을 50%까지 절감할 수 있으며 동시에 필요한 공간과 전력을 줄일 수 있습니다.

이와 같은 절감 효과 외에도, 동일한 하드웨어 예산으로 더욱 우수한 클러스터 성능을 확보하고 작업 범위와 속도를 개선할 수 있습니다.



모든 규모에서 유연성 발휘

Intel® 옴니패스 엣지 스위치는 중급 클러스터부터 수만 개의 서버 노드와 연결된 슈퍼컴퓨터에 이르기까지 모든 규모의 HPC 클러스터를 지원합니다.

이 스위치는 Intel® 옴니패스 디렉터 스위치와 함께 사용할 경우 우수한 속도의 네트워크에 요구되는 적은 지연 시간과 독보적인 기능성을 지원하는 다단계 패브릭을 구현할 수 있습니다.

Intel® 옴니패스 100시리즈 HFI (Host Fabric Interface)

포트당 100Gbps의 전송 속도

고성능 컴퓨팅(HPC) 솔루션은 복잡한 애플리케이션 워크로드를 지원해야 하기 때문에 가장 우수한 성능, 확장성, 가용성을 필요로 합니다.

HPC를 고려하여 특별히 설계된 Intel® 옴니패스 HFI(Host Fabric Interface) 어댑터는 진보된 “온로드(on-load)” 설계 방식이 채용되어 늘어나는 서버 코어 수에 맞게 패브릭 성능을 자동으로 확장하므로 갈수록 증가하는 오늘날의 워크로드에 이상적입니다.





다양한 성능

두 가지 Intel® 옴니패스 HFI 모델이 출시되어 있어서 패브릭 설계자가 다양한 요건에 따라 비용 대비 성능을 극대화하는 데 효과적입니다.

PCIe x16 모델은 100Gbs의 전송 속도를 지원합니다. PCIe x8 모델도 마찬가지로 100Gbs의 전송 속도를 지원하지만 PCIe 연결 범위가 상대적으로 좁아서 실제 데이터 전송 속도는 56Gbps로 제한됩니다.



진보된 QoS(Quality of Service)

Intel® 옴니패스 HFI(Host Fabric Interface) 어댑터는 강력하고 효율적인 트래픽 제어를 제공합니다. 데이터는 효율적인 유선 송신을 위해 65비트 FLIT(Flow Control Digit)로 분할된 후 훨씬 더 큰 단위인 LTP(Link Transfer Packet)로 취합됩니다.

한편 Intel® 옴니패스 아키텍처(Intel® OPA) 기반의 엣지 스위치와 디렉터 스위치는 FLIT 계층에서 트래픽을 관리하는 한편, 극도로 세분화된 스위칭 결정을 통해 모든 트래픽 유형의 지연, 처리 속도 및 복구력을 한층 더 최적화합니다.
